コンバーVFXⅡ

嚥下造影（VF）検査用チェア
「コンバーVFXⅡ」は、タカノ株式会社（タカノハートワークス）が開発・製造する嚥下造影検査用チェア（VF検査用チェア）です。
正面撮影にも対応し、口腔・咽頭・喉頭から食道・胃までの撮影をサポート。電動昇降・リクライニング・チルト・フルフラット機能により、検査姿勢の保持とベッドからの水平移乗を1台で行え、スタッフの方と患者様にかかる負担を軽減します。
※本製品は「コンバーVFX」（販売終了）の後継機種です。

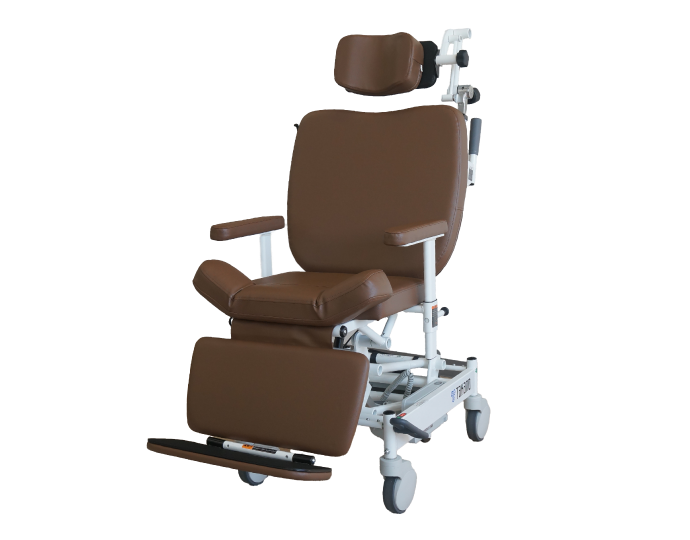

嚥下造影（VF）検査用チェア コンバーVFXⅡ

コンバーVFXⅡの概要

  • 製品名：コンバーVFXⅡ（品番：TB-260）／「コンバーVFX」の後継機種
  • 用途：X線透視装置による嚥下造影（VF）検査時の姿勢保持・移乗・移動
  • 主な対象：嚥下造影検査を実施する病院・リハビリテーション施設などの医療機関
  • 特長：正面撮影対応／食道・胃までの広い撮影範囲／フルフラットでの水平移乗
  • 主要仕様：座面高450～720mm（電動昇降）、最大負荷135kg、背もたれ角度0°～85°、チルト角度0°～12°
コンバーVFXⅡについて問い合わせる 製品カタログ（PDF）をダウンロード

デモのご依頼・お見積り・仕様のご相談も、上記フォームからお気軽にお問い合わせください。

コンセプト

コンバーVFXⅡは、従来品「コンバーVFX」の構造と寸法を最適化し、嚥下造影検査の正面像・側面像の撮影や撮影範囲に配慮した設計となりました。 背もたれ後方のベースフレーム寸法を短くすることで、X線透視装置との干渉を抑えながら、広い撮影範囲の要求に対応。 検査室への移動から検査までの流れを1台でカバーします。

■食道、胃までの撮影が可能です。

口腔・咽頭・喉頭だけではなく、食道・胃までの撮影が可能になりました。
電動昇降機能により撮影部位を最適な高さに調整できます。

コンバーVFXⅡの撮影範囲イメージ（口腔・咽頭・喉頭から食道・胃まで）

■検査しやすい姿勢を保持します。

リクライニングとチルト機能により、楽な座位ポジションを取ることができます。
フルフラット機能により、寝たきりの方でもベッドから水平移乗させ、そのまま検査室へ移動できます。

主な特徴と機能

撮影範囲を広げる背もたれ構造

背もたれは中心部分に金属がない構造です。口腔・咽頭だけでなく、食道・胃までの広範囲な撮影が可能になり、金属の映り込み（アーチファクト）を抑えて検査効率の向上に貢献します。

背もたれ中心部に金属がない構造の説明図

正面撮影に対応する柔軟なヘッドサポート

ヘッドサポートは前後の位置と角度を調整でき、検査しやすい姿勢を保持できます。さらに左右にも動かすことができ、正面撮影時にヘッドサポート部金具の映り込みを避けられます。

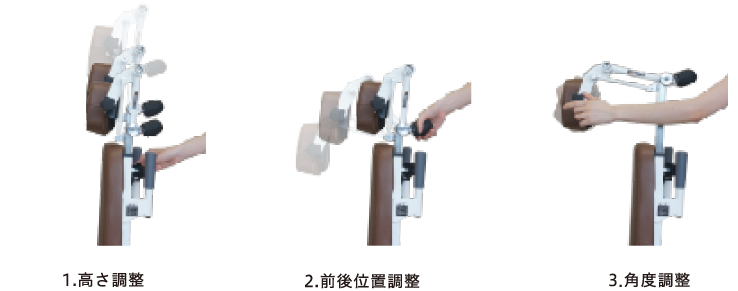

ヘッドサポート調整

動画で見るヘッドサポートの調整

高さ調整
前後位置調整
角度調整
左右調整

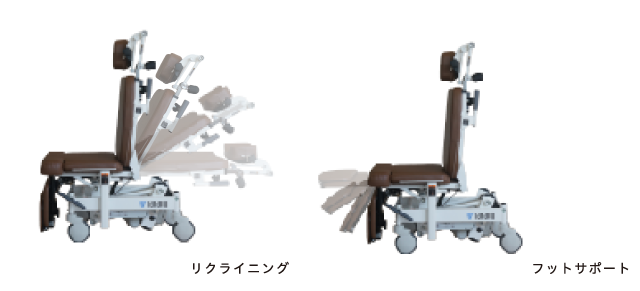

リクライニング機能・フットサポート角度調整

リクライニング機能で検査に必要な角度（0°～85°）に調整できます。フルフラットにすれば、ベッドからの水平移乗も可能です。
※フットサポートはリクライニングに連動していません。

リクライニング機能（フルフラット状態）

角度計

ヘッドサポートと背もたれの2箇所に角度計があります。ポジショニングの再現性を高め、検査をサポートします。

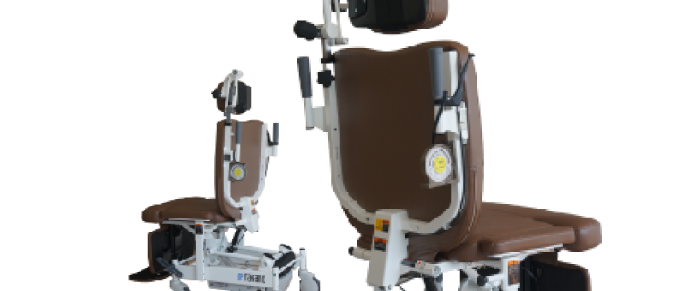

ヘッドサポートと背もたれの角度計
  • 背もたれ（中心部に金属がない構造）

    背もたれ

    背もたれは中心部分に金属がない構造です。食道・胃までの撮影が可能です。

  • 電動高さ調節（座面高450～720mm）

    電動高さ調節

    電動による高さ調節（座面高450～720mm）により、透視台カメラ位置に合わせられます。低床設計のため、患者様の乗り降りもサポートします。

  • チルト機能（0°～12°）

    チルト機能

    チルト機能（0°～12°）により、座位姿勢を安定させることができます。

  • トータルロックキャスター（φ125）

    トータルロックキャスター

    ワンペダルでキャスターを同時にロックできます。
    ステアリングロック（直進方向制御）により、安定走行ができます。コンパクトなφ125キャスターで、装置との距離調整もしやすい設計です。

導入事例・納入実績

コンバーVFXⅡは、嚥下造影検査を実施する全国の医療機関・リハビリテーション施設などでご利用いただいています。
導入事例・納入実績の詳細は現在準備中です。デモのご依頼や導入のご相談は、お問い合わせフォームよりお気軽にご連絡ください。

よくあるご質問

Q. 旧モデル「コンバーVFX」との違いは何ですか？
A. コンバーVFXⅡは、販売終了した「コンバーVFX」の後継機種です。従来品の構造・寸法を見直し、背もたれ後方のベースフレーム寸法を短縮することで、X線透視装置との干渉を抑え、正面撮影や食道・胃までの広い撮影範囲に対応しました。
Q. 正面からの撮影はできますか？
A. できます。ヘッドサポートは前後の位置・角度に加えて左右にも調整でき、正面撮影時に金具の映り込みを避けられます。
Q. ベッドで寝たきりの方の検査にも使えますか？
A. フルフラット機能により、ベッドからの水平移乗が可能です。移乗後はそのまま検査室へ移動できます。
Q. 座面の高さはどのくらい調整できますか？
A. 電動昇降により、座面高450～720mmの範囲で調整できます。透視台のカメラ位置に合わせられます。
Q. 最大何kgの方まで使用できますか？
A. 最大負荷は135kgです。
Q. 電源・バッテリーの仕様を教えてください。
A. 電源はAC100V（50/60Hz）に対応し、バッテリー（24V×2.9AH、IP保護等級IP54）を搭載しています。

製品仕様

■コンバーVFXⅡ（品番：TB-260）

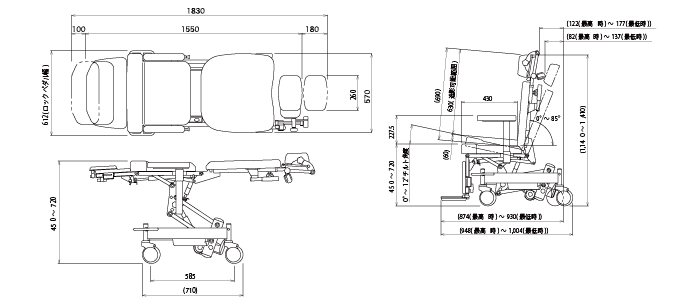

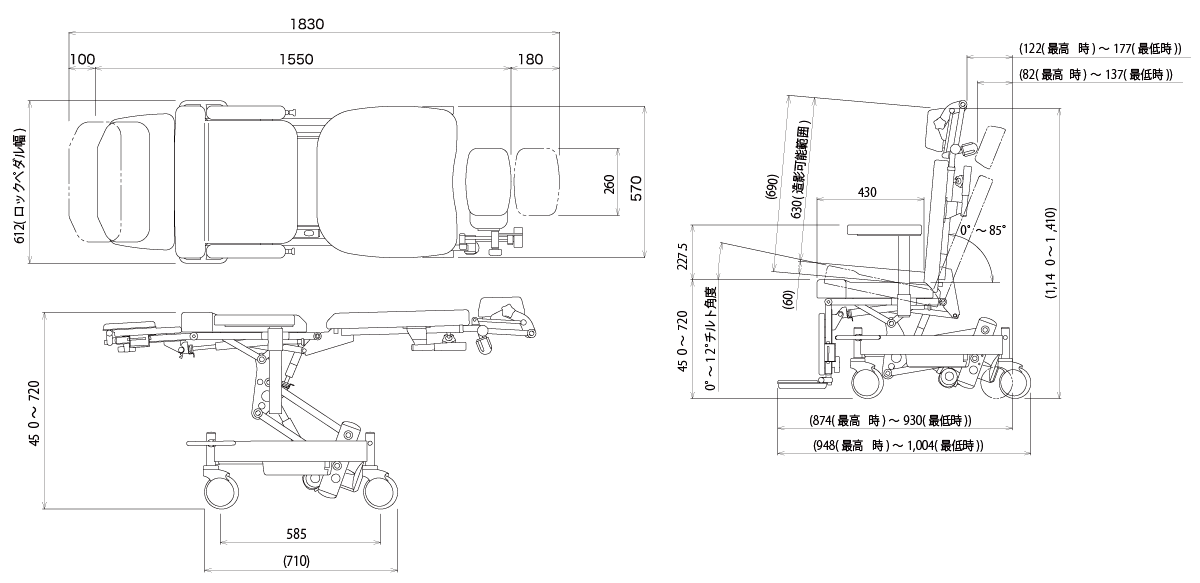

コンバーVFXⅡ 製品仕様図（寸法図）


品名 コンバー VFX II
品番 TB-260
寸法 全高 ストレッチャー時/ 450～720 mm
ウィールチェア時/ 1,140～1,410 mm
奥行き ストレッチャー時/ 1,550～1,830mm
ウィールチェア時/ 948mm(最高時)～1,004mm(最低時)
全幅 612 mm
最大負荷 135 kg
座面高 450～720 mm
座面幅 460 mm
座奥行き 430 mm (背もたれ角度 85°時)
背もたれ角度 0°～85°
チルト角度 0°～12°
ヘッドサポート 高さ調整範囲 180 mm
フットサポート 高さ調整範囲 100 mm
材質 キャスター φ125 トータルロックタイプ
フレーム 鋼管フレーム
表生地 合成皮革
電動装置 電源 AC100V 50/60Hz
消費電力 約 390VA
昇降時間 昇降約17 秒、下降約 14 秒(70kgの人が乗っている場合の参考値)
定格連続運転許容時間 ※ 最大 2 分間 (休止なく昇降を行っている場合)
モーター形式 24VDC モーター(IP保護等級 IP54)
バッテリー容量 24V×2.9AH(IP保護等級 IP54)
使用温度範囲 温度5℃～40℃、湿度 30～75％RH

※定格連続運転許容時間：昇降動作を休止することなく連続的に行う時間です。

オプション

オプション TB-266 座面用 クッション ウレタン・合成皮革
TB-267 バックサポート用クッション ウレタン・合成皮革
TB-268 シートベルト ナイロン、ウレタン、プラスチック、スチール
TB-350 イルリガートルスタンドホルダー 鋼板・鋼管
TB-351 酸素ボンベホルダー 鋼板・鋼管

●本仕様、価格は予告なく変更することがあります。 ●カラーは印刷のため、実物と異なって見えることがあります。
